時間：2019年5月28日
地址：廣州市越秀區共和西苑小區
客戶需求：電梯通話信號覆蓋

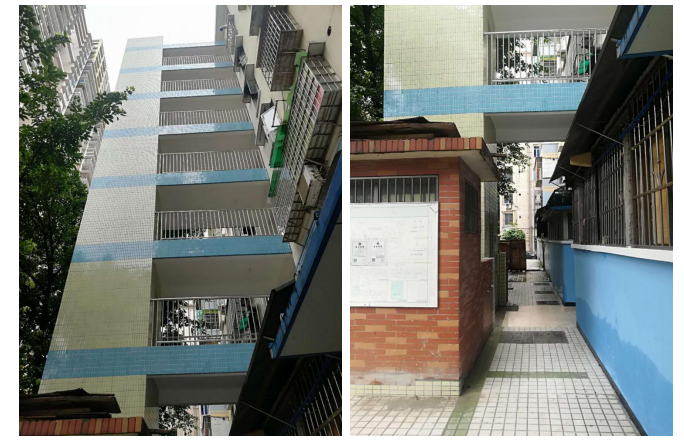

廣州市共和西苑小區中，有一棟8層樓的老小區樓梯房。樓房業主自行籌資給每個單元加蓋了電梯，但是電梯中沒有任何的手機信號，并且電梯出現了一次故障，將業主陳老伯關在了電梯里面無法電話求救。20多分鐘后，才被人發現后，才找來電梯維護人員施救。
雖然前期并未對該項目做勘測，但是該小區位于廣州市越秀區，樓頂信號強度是可以達到優質。客戶需求為三網通話，因此選擇采用CDMA800+GSM900+1800（DCS&FDD）+WCDMA2100的四頻設備，小功率輸出，驅動電梯井天線，即可滿足8層樓的電梯井和轎廂覆蓋需求。

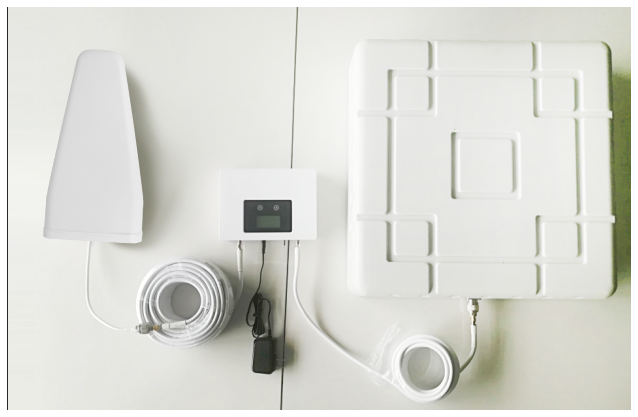

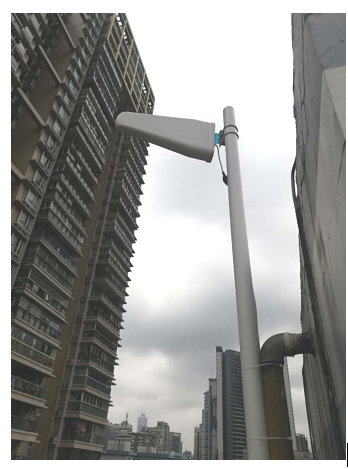

電梯系統室外對數周期天線，室外20米FB50-5饋線，室內5米FB50-5饋線和電梯井天線。

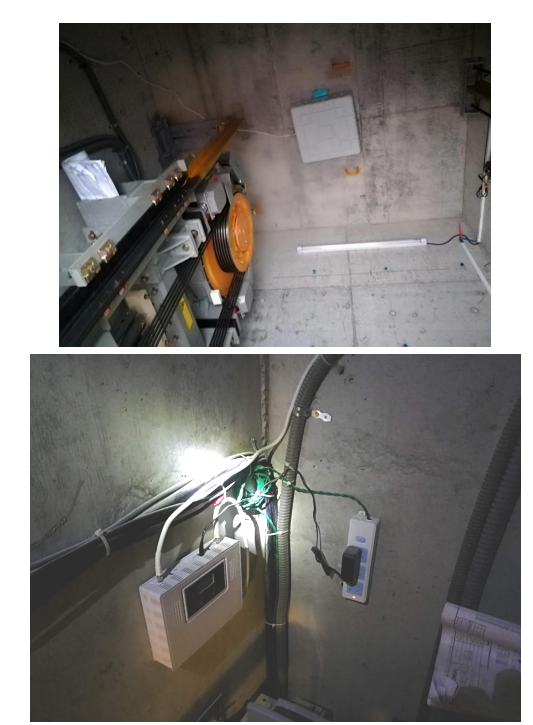

施工安裝過程如下：

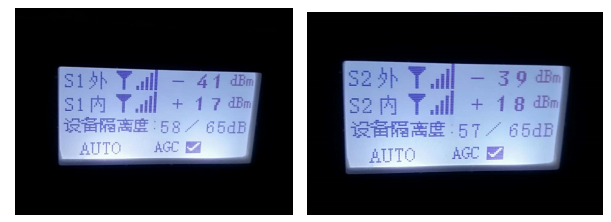

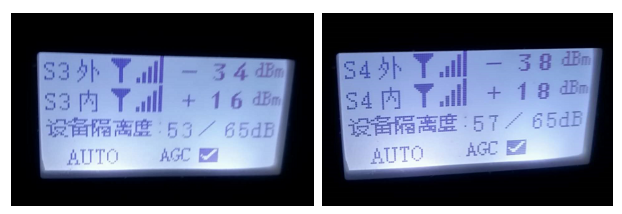

安裝好通電后，設備的四個頻段均工作在滿功率輸出狀態。
電信CDMA800的設備輸出+17dBm
移動GSM900的設備輸出+18dBm
移動聯通電信DCS1800與聯通電信4G的FDD1800的設備輸出+16dBm
聯通WCDMA2100的設備輸出+18dBm
施工完畢后?；氐诫娞蒉I廂中，勘測電梯運行在1-8樓之間，手機信號均為滿格。撥打電話均十分流暢。

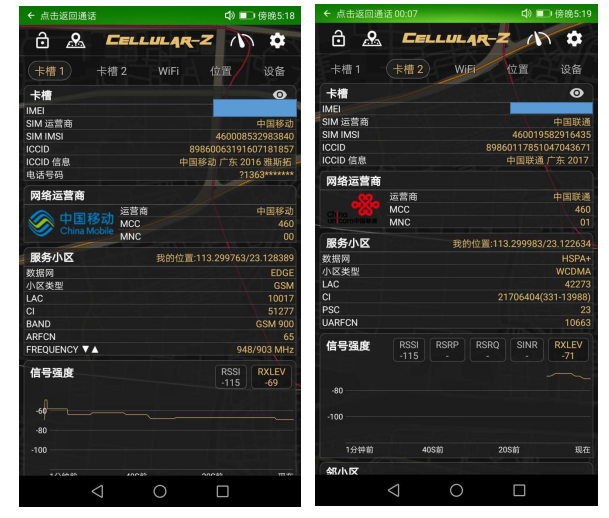

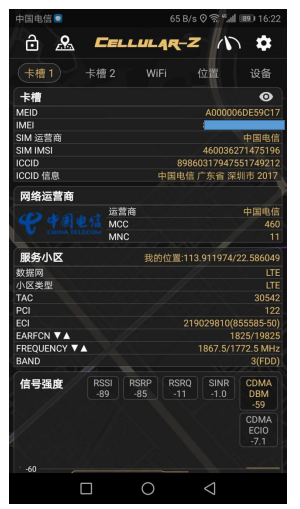

電梯內移動信號強度-69dBm，聯通信號強度-71dBm，電信信號強度-59dBm。均達到手機信號通話滿格信號的強度要求。交付業主驗收合格通過。
該案例中的設備，不但實現三網通話，同時也實現了三網上網的功能，聯通電信4G信號FDD1800和移動的FDD-LTE900，也可實現在電梯內微信視頻通話功能。
結論：對于老小區，樓梯式住宅加裝電梯后。電梯設備中的手機通話信號是無法保障的，并且運營商也不會響應該覆蓋加裝工程設備項目需求。因此民用市場設備的單臺多頻主機即可很簡單的實現三網通話，甚至全網通的功能需求。
